Produktdetails:
- IP44: Für den Außenbereich geeignet
- Glasfaserverstärkter Polyester (SMC), halogenfrei
- Nach DIN EN 60439-5
- Standard-Doppelschließung inkl. Universal-Schlüssel
- gefertigt in Bayern
Beschreibung

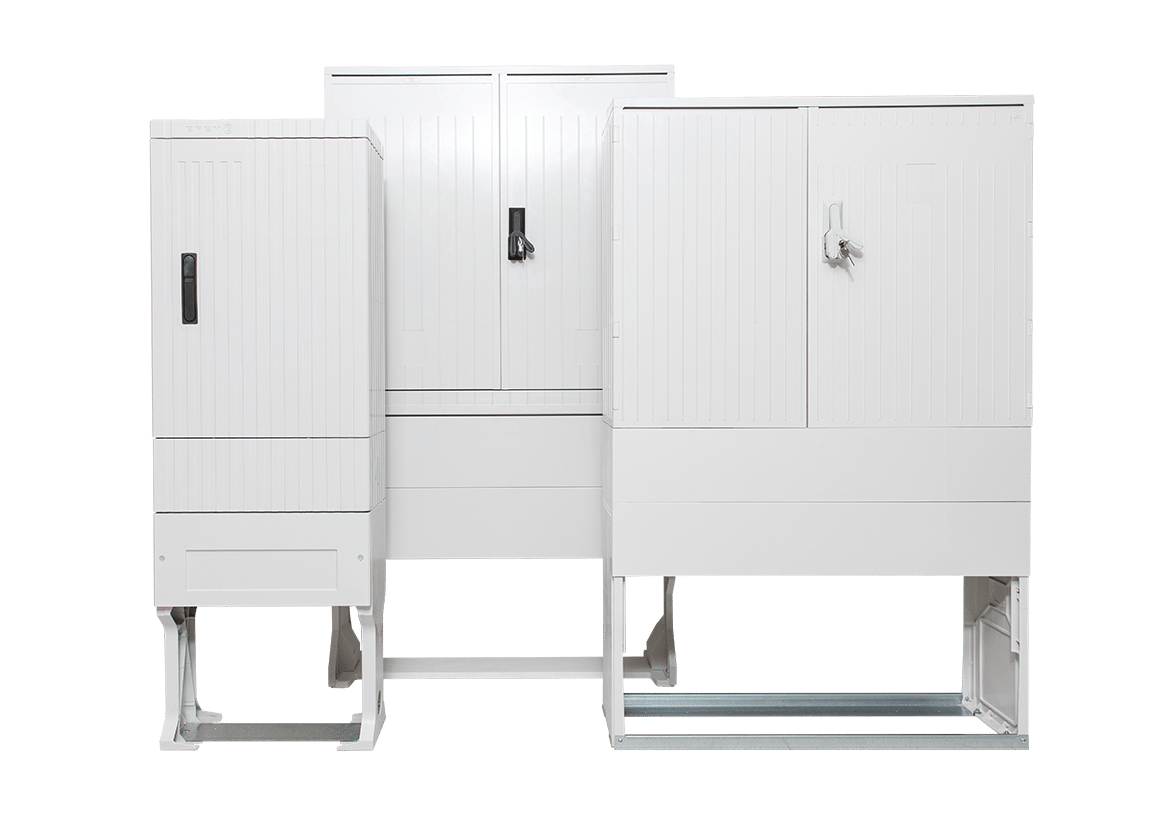

Kabelverteiler „ZYKLON“ Größe 1
Der Kabelverteiler „ZYKLON“ Größe 1 von Alphatec ist die ideale Basis für den Aufbau Ihrer Ladeinfrastruktur im Außenbereich. Das Gehäuse besteht aus hochwertigem, glasfaserverstärktem Polyester (SMC), ist halogenfrei und überzeugt durch seine hohe Schlagfestigkeit und Langlebigkeit. Dank der Schutzart IP44 und Schutzklasse II (schutzisoliert) ist der Verteiler optimal gegen Witterungseinflüsse und ungewollte Berührungen geschützt.
Er erfüllt die Anforderungen der Norm DIN EN 60439-5 und wird standardmäßig in der Farbe RAL 7035 geliefert. Das Leergehäuse verfügt über die Abmessungen 790 x 1134 x 322 mm (B x H x T) – ohne Sockel. Zum Lieferumfang gehört eine Doppelschließung inklusive Dummy für Einfachschließung sowie ein Universal-Schaltschrank-Schlüssel.
Leistenbestückung: maximale Flexibilität für jede Ladeanforderung
Der „ZYKLON“ Größe 1 bietet insgesamt 7 Leistenplätze und kann individuell nach Ihren Anforderungen konfiguriert werden. Folgende Bestückungsmöglichkeiten stehen zur Verfügung:
- NH2-Leisten: Zur Einspeisung oder für den Anschluss leistungsstarker DC-Ladestationen.
- NH00-Leisten: Für den Anschluss einzelner AC-Ladepunkte, Wallboxen oder weiterer Verbraucher.
Optional kann der Verteiler mit einem Überspannungsschutz ausgestattet werden, um Ihre Ladeinfrastruktur sowie das vorgelagerte Netz effektiv vor Spannungsspitzen zu schützen.
Ergänzt wird das Komplettsystem durch ein vormontiertes Sammelschienensystem PKV80, den passenden Sockel mit 25-Liter-Sockelfüller, einen Profilhalbzylinder PHZ2 inkl. Schlüssel sowie eine Berührungsschutzabdeckung nach DGUV A3.
Gemeinsam zum passenden Verteiler
Sie möchten Ihren Verteiler gemeinsam mit uns konfigurieren? Kein Problem! Kontaktieren Sie uns – wir stellen Ihre Lösung individuell und passgenau nach Ihren technischen Anforderungen zusammen.
Technische Daten
Allgemeine Eigenschaften
| Hersteller: | Alphatec |
|---|---|
| Farbe: | Grau |
Elektrische Eigenschaften
| Bemessungsstrom: | 630 A |
|---|---|
| Anzahl Phasen: | dreiphasig |
| Bemessungsspannung: | 400 V |
Mechanische Eigenschaften
| Montageort: | Indoor , Outdoor |
|---|---|
| Material: | Polyester |
| Schutzklasse: | IP44 |
Schrank-Eigenschaften
| Schrankaufbau: | NH-Leisten-Verteiler |
|---|---|
| Schranktyp: | Polyester |
| Anzahl NH2-Leistenplätze: | 7 |
Hersteller
Der Hersteller Alphatec entwickelt und fertigt Lösungen zum Laden von Elektro- und Hybridfahrzeugen am eigenen Standort in Deutschland. Diese sind für den privaten und halböffentlichen Bereich konzipiert.
